Introduzzjoni
Mid-debutt tagħha fl-1994, it-teknoloġija Bluetooth żviluppat f'waħda mill-iktar teknoloġiji importanti ta 'komunikazzjoni mingħajr fili fl-oqsma tal-Internet tal-Oġġetti u l-apparati intelliġenti. B'iterazzjonijiet teknoloġiċi,Moduli Bluetoothevolvew ukoll f'diversi tipi biex jissodisfaw ir-rekwiżiti ta 'konnessjoni f'xenarji differenti. Għal żviluppaturi ta 'ħardwer intelliġenti, fornituri ta' soluzzjoni IoT u manifatturi ta 'prodotti elettroniċi, huwa kruċjali li tifhem id-differenzi karatteristiċi ta' diversi moduli Bluetooth. Dan l-artikolu se janalizza b'mod sistematiku t-tipi tekniċi, il-verżjonijiet tal-protokoll, u x-xenarji ta 'applikazzjoni ta' moduli Bluetooth biex jgħinuk tieħu deċiżjonijiet ta 'għażla preċiżi.
I. Klassifikazzjoni minn Arkitettura Teknika
1. Modulu Bluetooth klassiku (BR / EDR)
Karatteristiċi
- Ir-rata bażika / teknoloġija tar-rata tad-dejta msaħħa hija adottata
- Rata ta 'trasmissjoni relattivament għolja (2-3 Mbps)
- Il-konsum tal-enerġija huwa relattivament għoli.
- Appoġġ għal trasmissjoni ta 'fluss ta' dejta kontinwu u stabbli
Applikazzjonijiet tipiċi
- Apparat awdjo bla fili (headphones, kelliema)
- Sistema ta 'divertiment fil-vettura
- HID apparati bħal tastieri u ġrieden
2. Modulu Bluetooth ta 'qawwa baxxa (BLE)
Karatteristiċi
- Ibbażat fuq l-arkitettura Bluetooth 4.0+ b'qawwa baxxa
- Rata ta 'Trasmissjoni Baxxa (1Mbps)
- Il-konsum tal-enerġija huwa biss 1/10 ta 'dak tal-Bluetooth klassiku
- Tappoġġja konnessjoni istantanja
Applikazzjonijiet tipiċi
- Apparat li jintlibes (brazzuletti, smartwatches
- Tagħmir ta 'monitoraġġ mediku
- Sistema ta 'Pożizzjonament Beacon
3. Modulu Bluetooth tal-Modalità Doppja
Karatteristiċi
- Jappoġġja kemm Bluetooth Classic kif ukoll BLE fl-istess ħin
- Bilanċ ta 'trasmissjoni b'veloċità għolja u konsum baxx ta' enerġija
- L-ispiża tal-hardware hija relattivament għolja.
Applikazzjonijiet tipiċi
- Hub tad-dar intelliġenti
- Tagħmir awdjo mingħajr fili high-end
- Terminal ta 'Akkwist tad-Dejta ta' Grad Industrijali
2. Klassifika bil-verżjoni tal-protokoll
| Verżjoni | Karatteristiċi ewlenin | Veloċità massima | Distanza ta 'trasmissjoni |
|---|---|---|---|
| Bluetooth 2.1 | L-ewwel introduzzjoni ta 'tqabbil sempliċi sikur (SSP) | 2Mbps | 10m |
| Bluetooth 4.0 | Tintroduċi teknoloġija BLE | 1Mbps | 50m |
| Bluetooth 4.2 | L-appoġġ tal-kapaċità tal-pakkett IPv6 / tad-dejta żdied bi 8 darbiet | 1Mbps | 60m |
| Bluetooth 5.0 | Distanza ta 'Trasmissjoni X4 / Rata X2 / Pakkett tax-Xandir X8 | 2Mbps | 200m |
| Bluetooth 5.2 | Żid LE Audio / LC3 Kodifikazzjoni tal-Awdjo | 2Mbps | 200m |
| Bluetooth 5.3 | Ittejjeb l-anti-interferenza / tnaqqas il-latenza | 2Mbps | 200m |
3. Klassifikata bil-formola tal-imballaġġ
1. Modulu tal-impunjazzjoni tal-wiċċ
Karatteristiċi:Proċess SMT, issaldjat direttament fuq il-PCB
Vantaġġi:Daqs żgħir (minimu 6x6mm), bi prezz baxx
Applikabbli għal:Prodotti elettroniċi tal-konsumatur prodotti bil-massa
2. Modulu tat-tip pin
Karatteristika:Konness mal-bord tal-iżvilupp permezz ta ’intestaturi tal-brilli
Vantaġġ:Konvenjenti għall-iżvilupp tal-prototip u l-debugging
Applikabbli:Perjodu ta 'verifika tal-prodott / skopijiet edukattivi
3. Integrazzjoni ta 'l-antenna
Karatteristiċi:Antenna tal-PCB inkorporata jew antenna taċ-ċeramika
Vantaġġ:Disinn ta 'RF simplifikat
Nota:Għandha titqies l-influwenza tal-kisi tal-metall fuq is-sinjal
4. Tip ta 'antenna esterna
Karatteristika:Interfaċċa riservata tal-antenna IPEX
Vantaġġ:Antenna ta 'qligħ għoli skalabbli
Applikabbli:Ambjenti industrijali / xenarji ta 'trasmissjoni fuq distanza twila
4. Ikklassifika skont ix-xenarji tal-applikazzjoni
1. Grad tal-Elettronika tal-Konsumatur

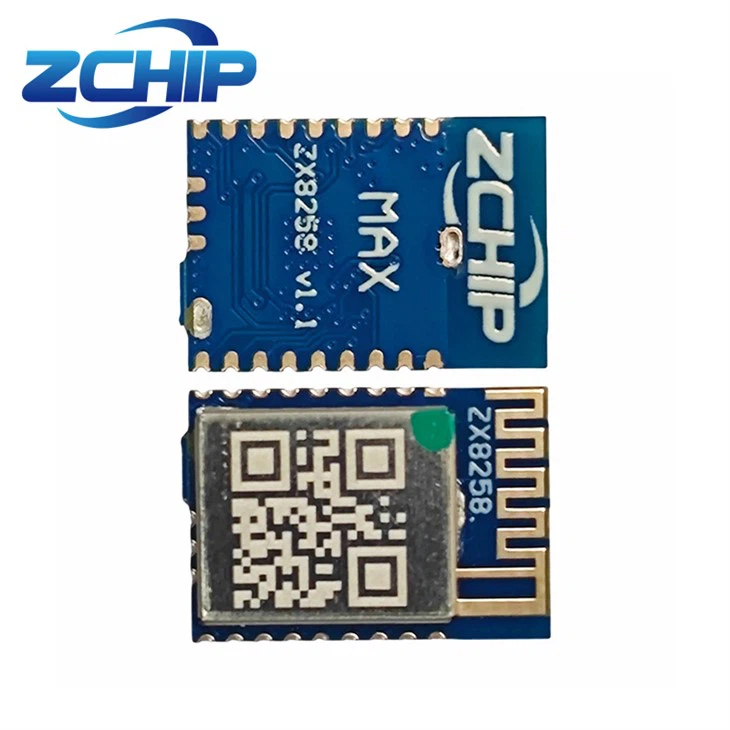

Rekwiżiti taċ-Ċertifikazzjoni:FCC / CE / BQB (Eżempju: modulu zx8258uModulu ZX5005)
Parametri tipiċi:Temperatura operattiva -20 grad sa 60 grad
Firxa tal-prezzijiet:$ 0.5 sa $ 3 kull biċċa
2. Grad Industrijali
Rekwiżiti taċ-Ċertifikazzjoni:Ċertifikazzjoni EMC / Interferenza Industrijali
Parametri tipiċi:Temperatura wiesgħa tvarja minn -40 grad sa 85 grad
Disinn Speċjali:Ċirkwit anti-statiku / anti-surge
3. Grad tal-karozzi
Rekwiżit taċ-Ċertifikazzjoni:AEC-Q100
Standard ta 'affidabilità:Reżistenti għax-xokk / reżistenti għall-umdità
Applikazzjoni tipika:TPMS / Dijanjostiċi abbord
5. Konsiderazzjonijiet ewlenin għall-għażla
Baġit tal-Konsum tal-Enerġija:BLE hija l-għażla preferuta għall-provvista tal-enerġija tal-batterija tal-buttuna
Rekwiżit ta 'Trasmissjoni:Bluetooth klassiku huwa meħtieġ għal trasmissjoni awdjo
Kundizzjonijiet Ambjentali:Għal ambjenti industrijali, il-verżjoni -40 grad sa 85 grad għandha tkun magħżula
Rekwiżiti taċ-Ċertifikazzjoni:Il-prodotti tal-esportazzjoni għandhom jiksbu ċertifikazzjoni BQB
Appoġġ għall-Iżvilupp:Evalwa l-kompletezza tal-SDK u l-ekosistema tal-komunità
Konklużjoni
L-iżvilupp diversifikat ta 'moduli Bluetooth jipprovdi soluzzjonijiet preċiżi ta' konnessjoni bla fili għal xenarji ta 'applikazzjoni differenti. Għal prodotti ta 'grad tal-konsumatur,Moduli blebl-ottimizzazzjoni tal-ispejjeż tista 'tingħata prijorità. Għal proġetti industrijali tal-Internet tal-Oġġetti, għandha tingħata attenzjoni lill-kapaċitajiet kontra l-interferenza.Fir-rigward ta 'apparati awdjo, soluzzjonijiet ta' mod doppju li jappoġġjaw Bluetooth klassiku għandhom jintgħażlu.
